Нестабильная работа USB-модема на удлинителе с KN-3811

[dimon27254]

Поздравляю всех с Новым годом!

Я недавно прикупил себе KN-3811, и с ним у меня возникла довольно необычная проблема.

Имеется модем T77W676, подключен через 6 метровый удлинитель из медной экранированной витой пары. Этот модем с удлинителем у меня "пережил" KN-1211, KN-1212, KN-3610, KN-1811, где долгое время все работало идеально.

Однако, с KN-3811 данная связка ни в какую не хочет нормально работать - модем или не может инициализироваться, или под нагрузкой где-то "теряется". В логах все начинается с ошибок ядра Linux и продолжается бесконечным потоком сообщений "system failed" от NDM:

Спойлер

[I] Dec 31 19:03:20 ndm: Network::Interface::Base: "UsbQmi0": "usb" changed "link" layer state "detached" to "pending".
[I] Dec 31 19:03:20 ndm: Network::Interface::Usb: "UsbQmi0": interface "UsbQmi0" is plugged (port 1).
[I] Dec 31 19:03:20 ndm: Network::Interface::Base: "UsbQmi0": "ip" changed "ipv4" layer state "disabled" to "pending".
[I] Dec 31 19:03:21 ndm: PingCheck::Profile: "default": interface "UsbQmi0" has not completed IPv4 connection.
[E] Dec 31 19:03:23 ndm: Usb::Device: failed to get a string descriptor header: broken pipe.
[E] Dec 31 19:03:23 ndm: Usb::Device: could not read description strings.
[I] Dec 31 19:03:28 ndm: PingCheck::Profile: "default": interface "UsbQmi0" has not completed IPv4 connection.
[I] Dec 31 19:03:31 ndm: PingCheck::Profile: "default": interface "UsbQmi0" has not completed IPv4 connection.
[I] Dec 31 19:03:34 ndm: Mobile::Mvno: "UsbQmi0": matched 25002.
[I] Dec 31 19:03:34 ndm: Mobile::Mvno: "UsbQmi0": APN: "internet".
[I] Dec 31 19:03:34 ndm: UsbQmi::Connection: "UsbQmi0": device initialized.
[E] Dec 31 19:03:34 kernel: qmi_wwan 1-1:1.1: nonzero urb status received: -EPIPE
[I] Dec 31 19:03:38 ndm: PingCheck::Profile: "default": interface "UsbQmi0" has not completed IPv4 connection.
[E] Dec 31 19:03:39 kernel: qmi_wwan 1-1:1.1: nonzero urb status received: -EPIPE

...

[E] Dec 31 19:04:29 kernel: qmi_wwan 1-1:1.1: nonzero urb status received: -EPIPE
[E] Dec 31 19:04:30 kernel: qmi_wwan 1-1:1.1: Unexpected error -71
[C] Dec 31 19:04:31 ndm: UsbQmi::Device: "UsbQmi0": system failed [0xcffd027c], unable to read response header: operation failed.
[C] Dec 31 19:04:31 ndm: UsbQmi::Device: "UsbQmi0": system failed [0xcffd0f28].
[I] Dec 31 19:04:31 ndm: UsbQmi::Connection: "UsbQmi0": connection lost.
[I] Dec 31 19:04:31 ndm: Network::Interface::Base: "UsbQmi0": "qmi" changed "link" layer state "running" to "connecting".
[C] Dec 31 19:04:31 ndm: UsbQmi::Device: "UsbQmi0": system failed [0xcffd024b], unable to write request: operation failed.
[C] Dec 31 19:04:31 ndm: UsbQmi::Device: "UsbQmi0": system failed [0xcffd0f28].
[C] Dec 31 19:04:31 ndm: UsbQmi::Device: "UsbQmi0": system failed [0xcffd024b], unable to write request: operation failed.
[C] Dec 31 19:04:31 ndm: UsbQmi::Device: "UsbQmi0": system failed [0xcffd0b5b].

Пробовал переключать режим порта с 3.0 на 2.0 и обратно - безрезультатно.

Если этот же модем подключить напрямую в порт 3811 - никаких проблем не возникает. Можно было бы подумать, что все беды из-за удлинителя, но если между USB-портом 3811 и удлинителем поставить простейший пассивный хаб USB 2.0 (в порт роутера подключен хаб, а в него уже удлинитель с модемом), то все проблемы с модемом чудным образом исчезают и он начинает идеально работать.

Как такое возможно? В KN-3811 есть какие-то особенности по разводке USB, или мне просто попался неудачный экземпляр? Ведь на других Кинетиках у меня все исправно работало и без хаба.

Установлена KeeneticOS 5.0.3.

@slomblobov

Edited January 2 by dimon27254

[drugold]

2 часа назад, dimon27254 сказал:

Установлена KeeneticOS 5.0.3.

А на v4.3.6.3 пробовали?

[dimon27254]

1 минуту назад, drugold сказал:

А на v4.3.6.3 пробовали?

Начал проверять с заводской версии, потом уже стабильной, и остановился на 5.0. Поведение идентичное.

[drugold]

Можете поподробнее написать, что из себя представляет этот удлинитель и какую коробочку используете для сотового модуля?

[dimon27254]

14 минут назад, drugold сказал:

Можете поподробнее написать, что из себя представляет этот удлинитель

Удлинитель ничего особенного из себя не представляет, он "самосборный".

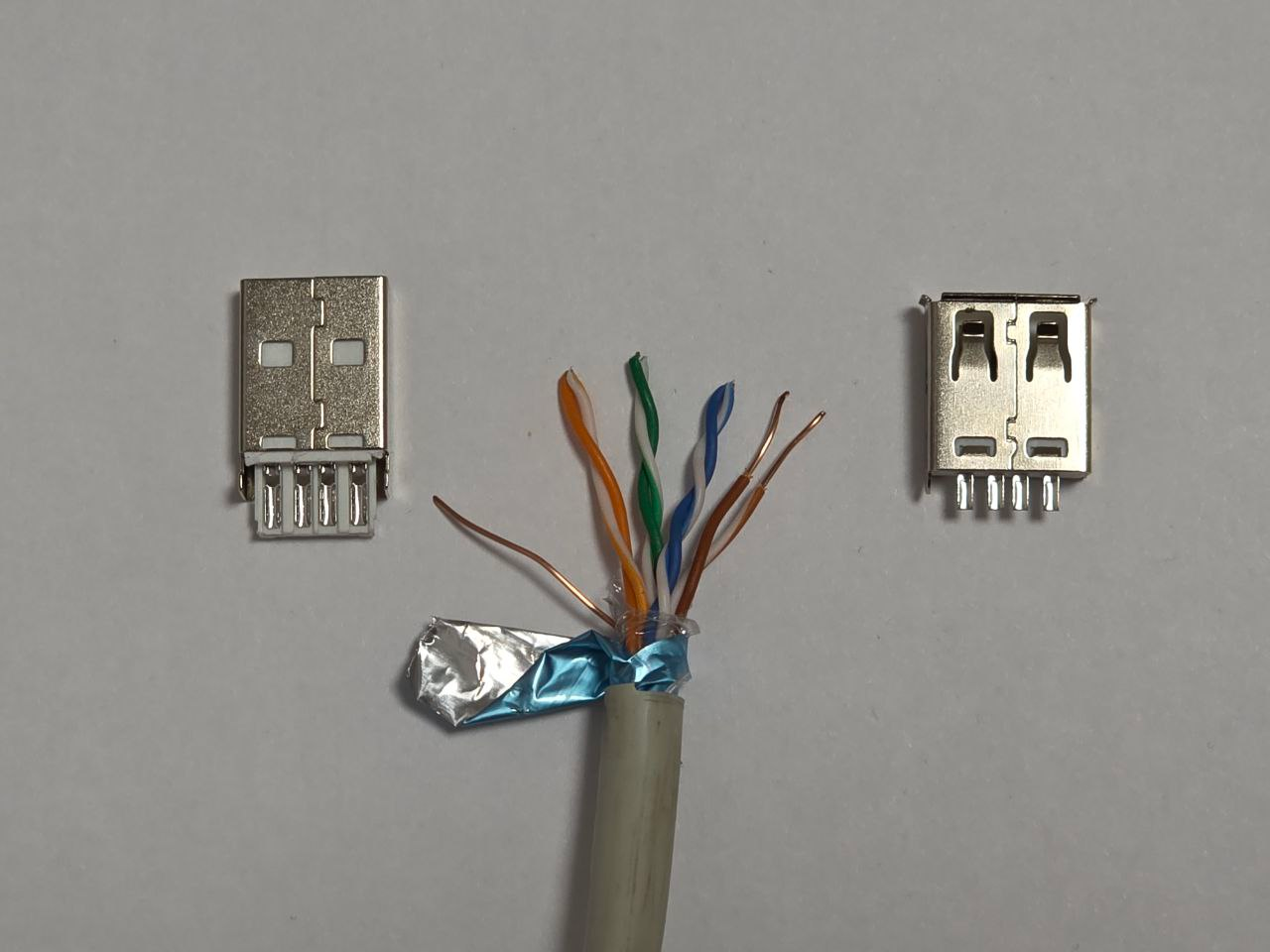

Экранированная медная витая пара, USB штекер и гнездо, а также конденсатор 25 В 2200 мкФ, который стоит "параллельно" гнезду, где подключается модем. Всего комплекта под руками сейчас нет, но нашел остатки кабеля, который используется в удлинителе, да и штекер с гнездом.

Спойлер

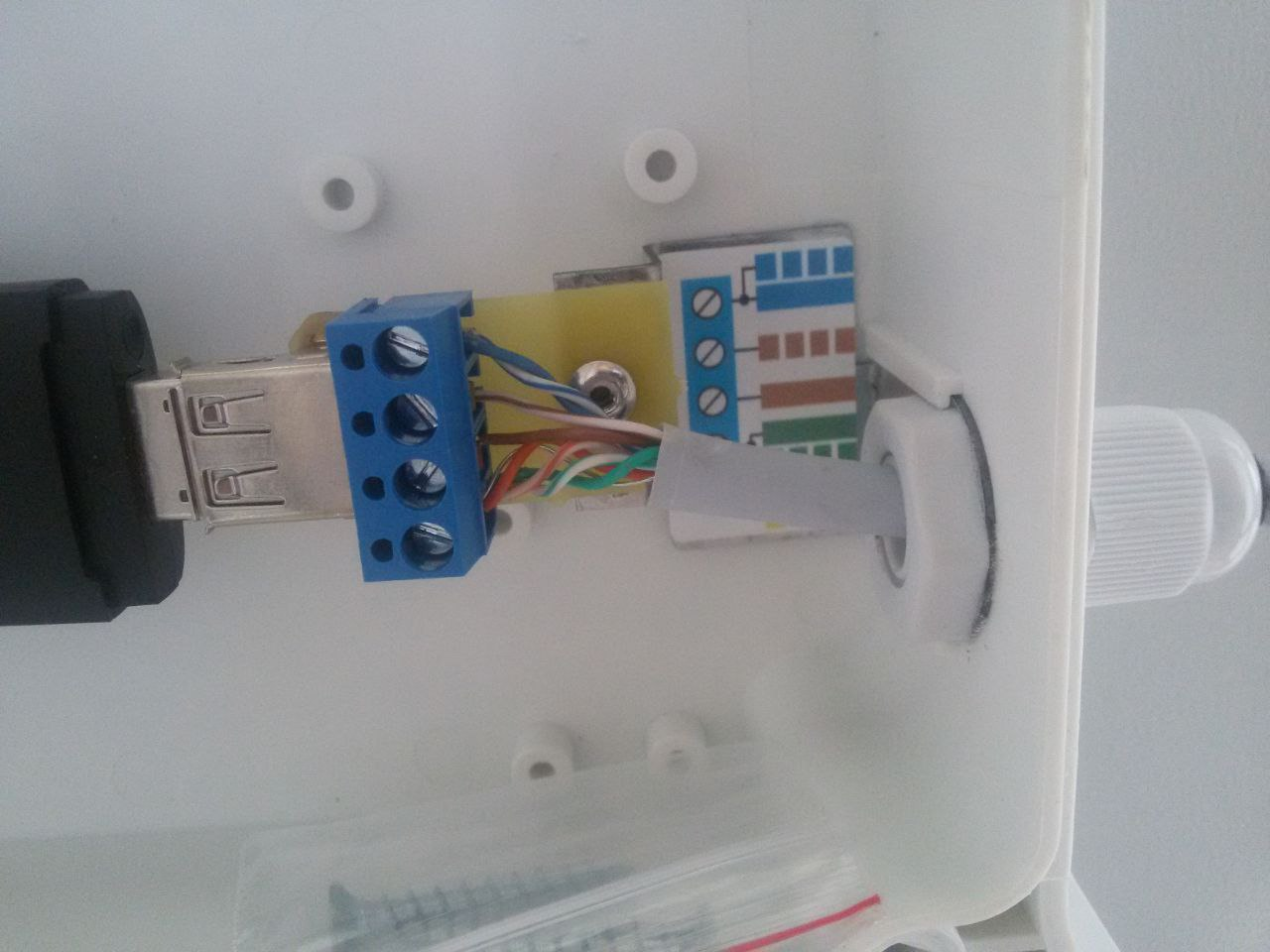

Жилы подключены по схеме, которая лет 5 назад мне попалась на просторах интернета и неоднократно была проверена на собственном опыте:

Спойлер



36 минут назад, drugold сказал:

какую коробочку используете для сотового модуля

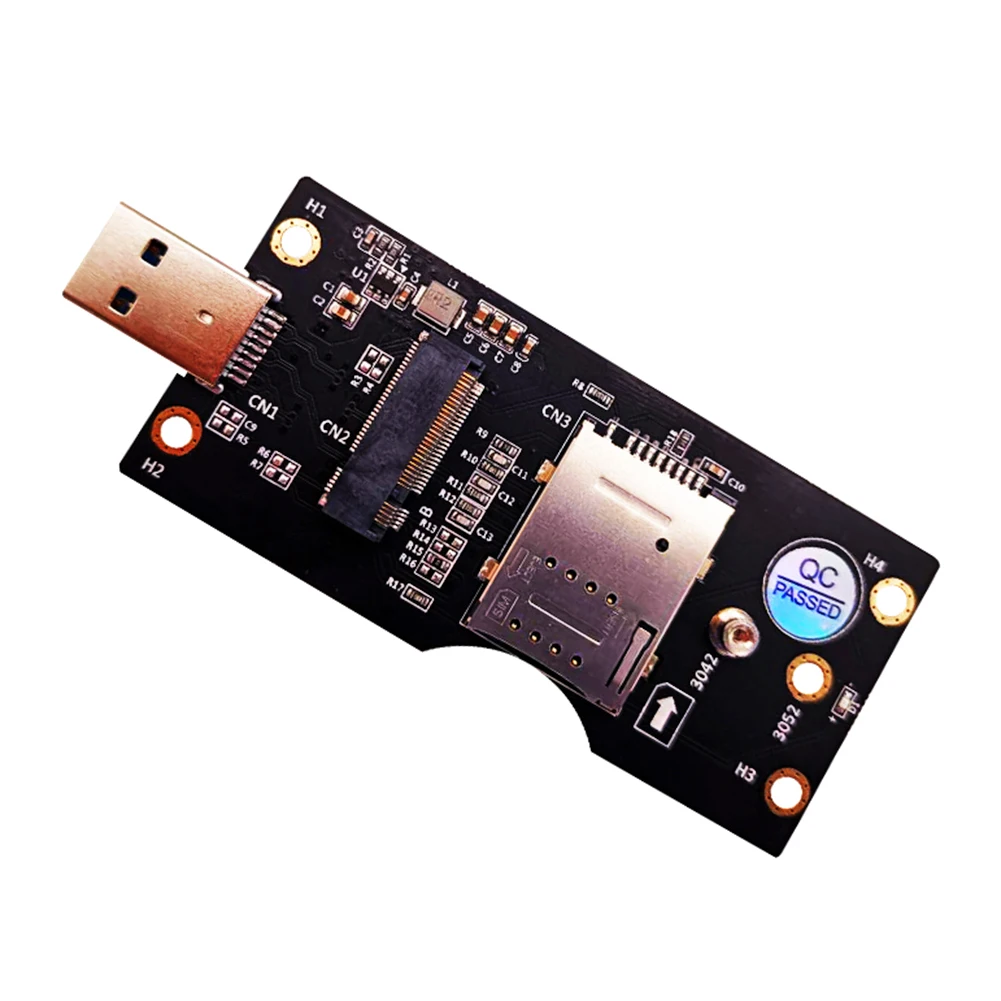

У меня просто переходник с USB на M.2, без корпуса. С 2020 года использовал такой:

Спойлер

https://aliexpress.ru/item/4001209010055.html

Вчера для пробы заменил на другой, но это нисколько не помогло:

Спойлер

https://vertell.ru/product/35-vt-m-2-up-m-2-adapter-k-usb-modemam-/



[slomblobov]

Чтобы улучшить работу на длинном кабеле 3811, требуется сковырнуть емкости C7202 C7203 (10пФ). Они плюс емкость длинной линии портит фронты сигнала.

[drugold]

11 часов назад, slomblobov сказал:

требуется сковырнуть емкости C7202 C7203 (10пФ).

А чем чревато будет отсутствие этих ёмкостей?

[slomblobov]

1 hour ago, drugold said:

А чем чревато будет отсутствие этих ёмкостей?

Ничем особенным. По стандарту они не обязательны, но позволяют сгладить шумы и уменьшить импульсы при горячем подключении, разряде статики.

[dimon27254]

14 часов назад, slomblobov сказал:

Чтобы улучшить работу на длинном кабеле 3811, требуется сковырнуть емкости C7202 C7203 (10пФ). Они плюс емкость длинной линии портит фронты сигнала.

Операция по удалению конденсаторов прошла успешно:

Спойлер

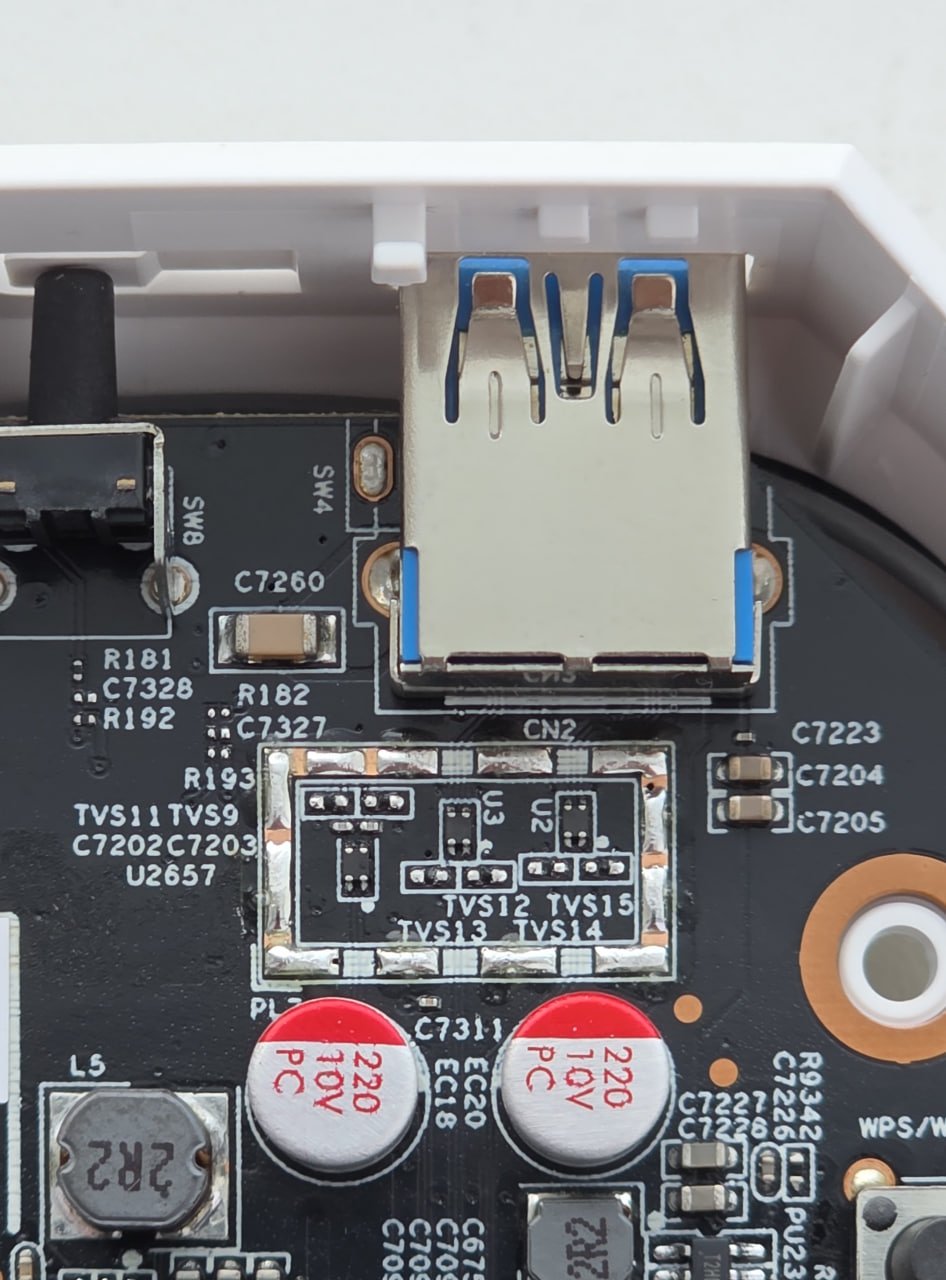

До:

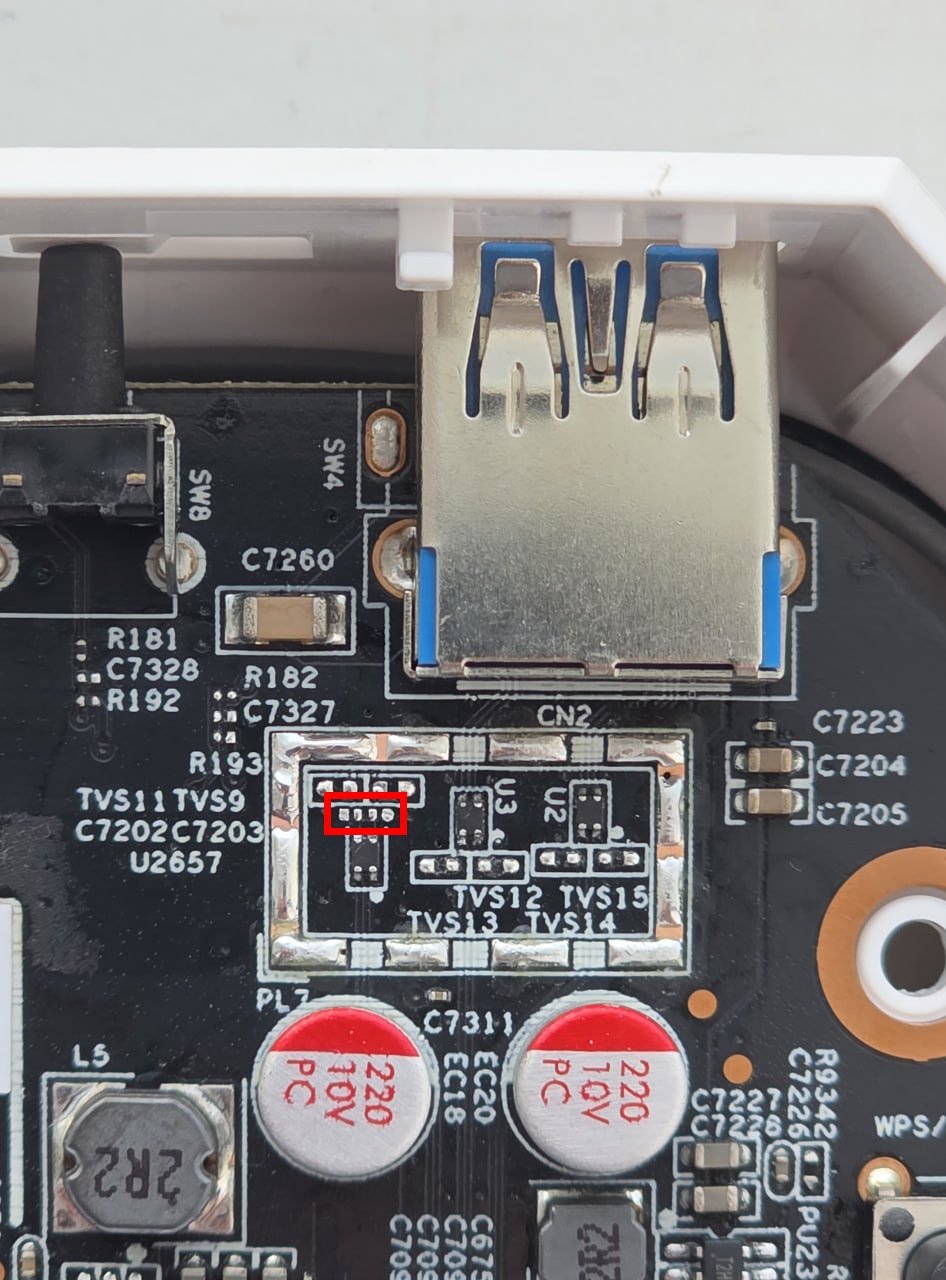

После:

Положительная динамика сразу же была замечена: модем начал уверенно определяться Кинетиком, однако, иногда все же может отвалиться под нагрузкой.

Я решил, что останусь с подключенным USB-хабом между роутером и удлинителем. Но, думаю, данный опыт по аппаратной модификации все равно будет кому-то полезен.

Большое спасибо @slomblobov.

Edited January 2 by dimon27254

[slomblobov]

On 1/2/2026 at 5:02 PM, dimon27254 said:

иногда все же может отвалиться под нагрузкой.

Здесь потребуется стабилизировать питание на модеме или сделать вольтмод.

Модем отваливается, если напряжение под нагрузкой становится меньше определенного значения, скажем 3.1 вольт.

Особенно не слежу за переходниками, по наблюдениям многие настроены на 3.3-3.5 вольт. От этих значений легко упасть до нижней отсечки и получить ребут модема.

При этом можно спокойно ориентироваться на диапазон литиевого аккумулятора: 3.8-4.1 и настроить делитель на 3.8.

Разумеется не лишним будет ознакомиться с даташитом своего модема.





[dimon27254]

3 часа назад, slomblobov сказал:

Здесь потребуется стабилизировать питание на модеме или сделать вольтмод.

Модем отваливается, если напряжение под нагрузкой становится меньше определенного значения, скажем 3.1 вольт.

Особенно не слежу за переходниками, по наблюдениям многие настроены на 3.3-3.5 вольт. От этих значений легко упасть до нижней отсечки и получить ребут модема.

При этом можно спокойно ориентироваться на диапазон литиевого аккумулятора: 3.8-4.1 и настроить делитель на 3.8.

Разумеется не лишним будет ознакомиться с даташитом своего модема.

На протяжении суток модем работает через USB-хаб, и ни единого отвала. Схема подключения такая:

Кинетик -> Пассивный USB-хаб -> Удлинитель -> Модем.

Уже всеми возможными способами его пытался нагрузить, будучи подключенным через хаб - ни в какую не хочет отваливаться...

Если бы возникала нехватка питания, то частота отвалов, пожалуй, должна была бы только увеличиться в схеме с хабом ввиду дополнительных соединений, на которых могут просесть входные 5 вольт.

Edited January 4 by dimon27254

[drugold]

3 часа назад, dimon27254 сказал:

работает через USB-хаб

Напишите, пожалуйста, модель. А ещё лучше — фото.

[dimon27254]

3 минуты назад, drugold сказал:

Напишите, пожалуйста, модель. А ещё лучше — фото.

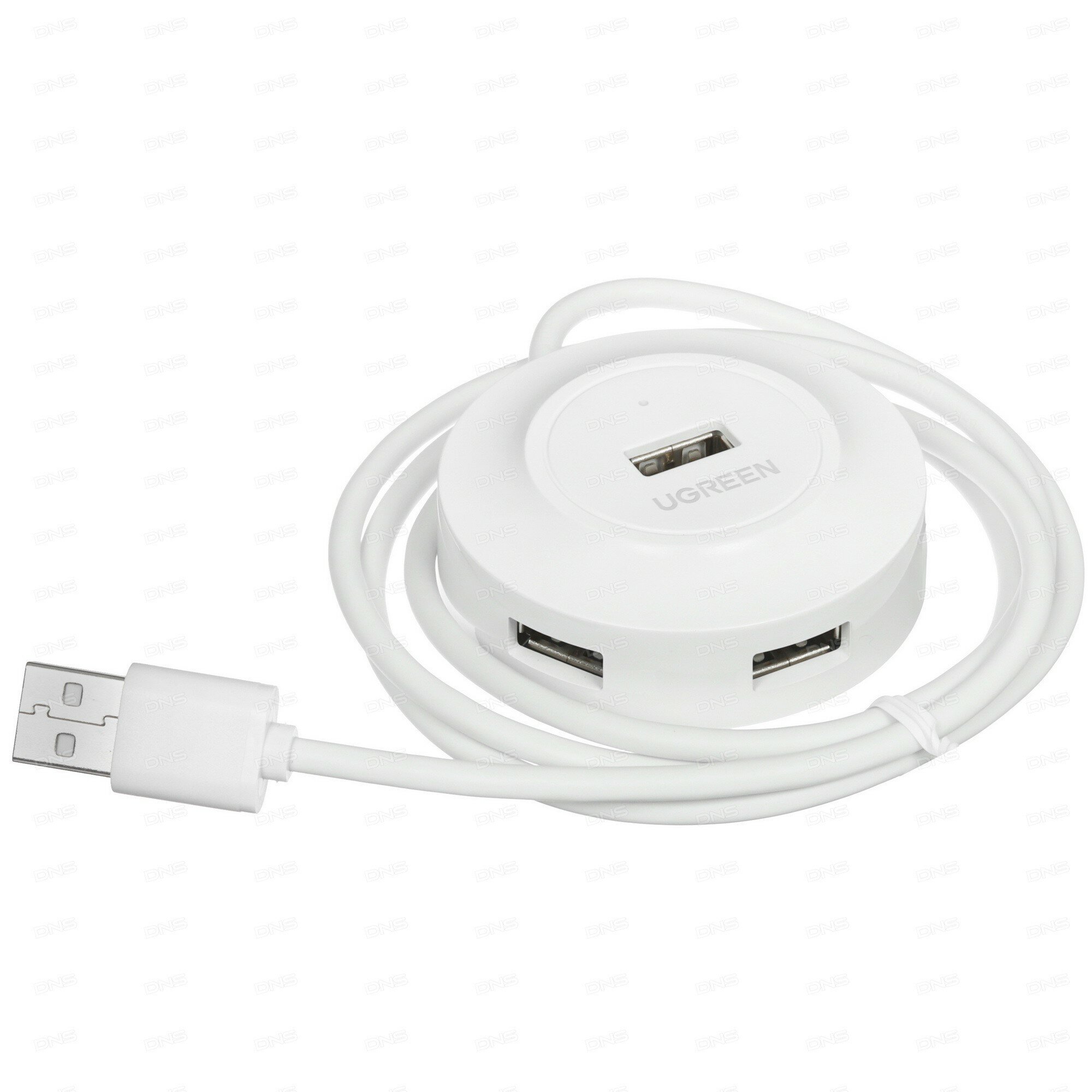

Ugreen CR106. У него ещё есть разъем для дополнительного питания, которое я не подключал.

Мне длины кабеля в 1 метр было многовато, поэтому я его укоротил самостоятельно в несколько раз.

Спойлер
