Сегменты не передаются через vlan1

[KFadis]

Всем привет, вообщем имеется роутер keenetic giga kn-1010 основной, управляемый коммутатор и несколько кинетиков объединенных в mesh сеть. На giga kn-1010 созданно несколько сигментов на нем все сегменты про брошены в trunk, на коммутаторе все эти сегменты работают, на остальные кинетики пробросил access порт vlan1(домашняя сеть работает), но к другим сегментам не могу подключится через них, но при этом гостевая сеть wifi видна но подключится к нему не могу, видимо dhcp сервер не доступен. Пробовал trunk порт им отправить но остальные кинетики не могут подключится к основному роутеру. Какие есть варианты?

[Denis P]

3 часа назад, KFadis сказал:

Всем привет, вообщем имеется роутер keenetic giga kn-1010 основной, управляемый коммутатор и несколько кинетиков объединенных в mesh сеть. На giga kn-1010 созданно несколько сигментов на нем все сегменты про брошены в trunk, на коммутаторе все эти сегменты работают, на остальные кинетики пробросил access порт vlan1(домашняя сеть работает), но к другим сегментам не могу подключится через них, но при этом гостевая сеть wifi видна но подключится к нему не могу, видимо dhcp сервер не доступен. Пробовал trunk порт им отправить но остальные кинетики не могут подключится к основному роутеру. Какие есть варианты?

на портах в сторону других кинетиков у вас должны быть транки с нужными vlan + native vlan для основного сегмента и "связи" с контроллером

Edited July 14, 2025 by Denis P

[KFadis]

6 часов назад, Denis P сказал:

на портах в сторону других кинетиков у вас должны быть транки с нужными vlan + native vlan для основного сегмента и "связи" с контроллером

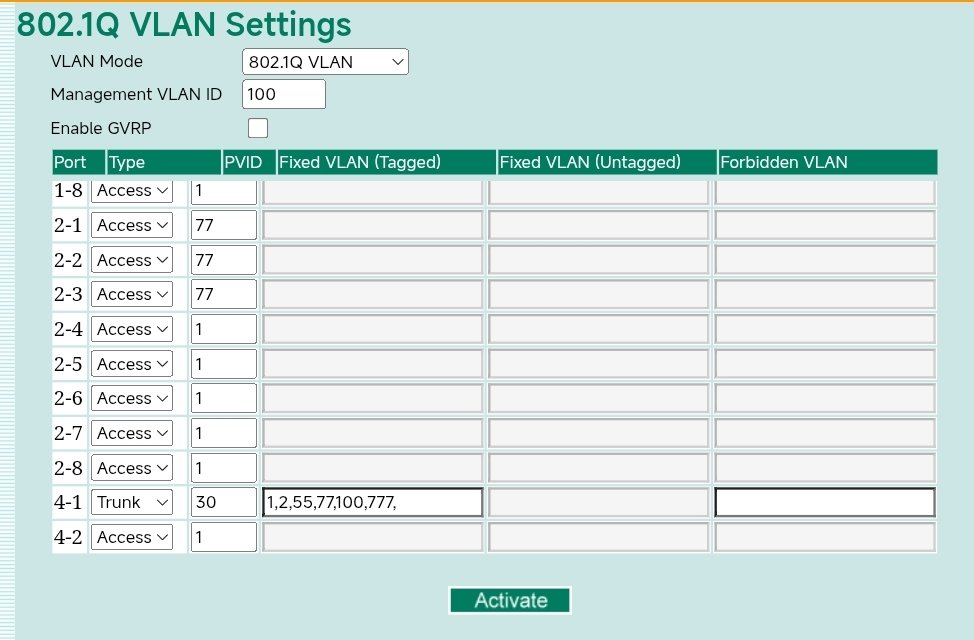

4-1 порт идёт от основного кинетика, 4-2 идёт в сторону другого кинетика как его нужно прописать тогда? Я только начинаю познавать vlan

[Denis P]

5 часов назад, KFadis сказал:

4-1 порт идёт от основного кинетика, 4-2 идёт в сторону другого кинетика как его нужно прописать тогда? Я только начинаю познавать vlan

точно так же как и для порта 4-1, pvid тоже

[KFadis]

58 минут назад, Denis P сказал:

точно так же как и для порта 4-1, pvid тоже

Нет не подымается mesh сеть, теперь кинетик вообще не доступен

[Denis P]

35 минут назад, KFadis сказал:

Нет не подымается mesh сеть, теперь кинетик вообще не доступен

укажите pvid - 1 (хотя тут разницы быть не должно, если pvid одинаковый и на обоих портах) могу предположить что вы домашнюю сеть отправили с тэгом на самом кинетике, покажите как конфигурация выглядит в данный момент

Edited July 15, 2025 by Denis P

[KFadis]

38 минут назад, Denis P сказал:

укажите pvid - 1 (хотя тут разницы быть не должно, если pvid одинаковый и на обоих портах) могу предположить что вы домашнюю сеть отправили с тэгом на самом кинетике, покажите как конфигурация выглядит в данный момент

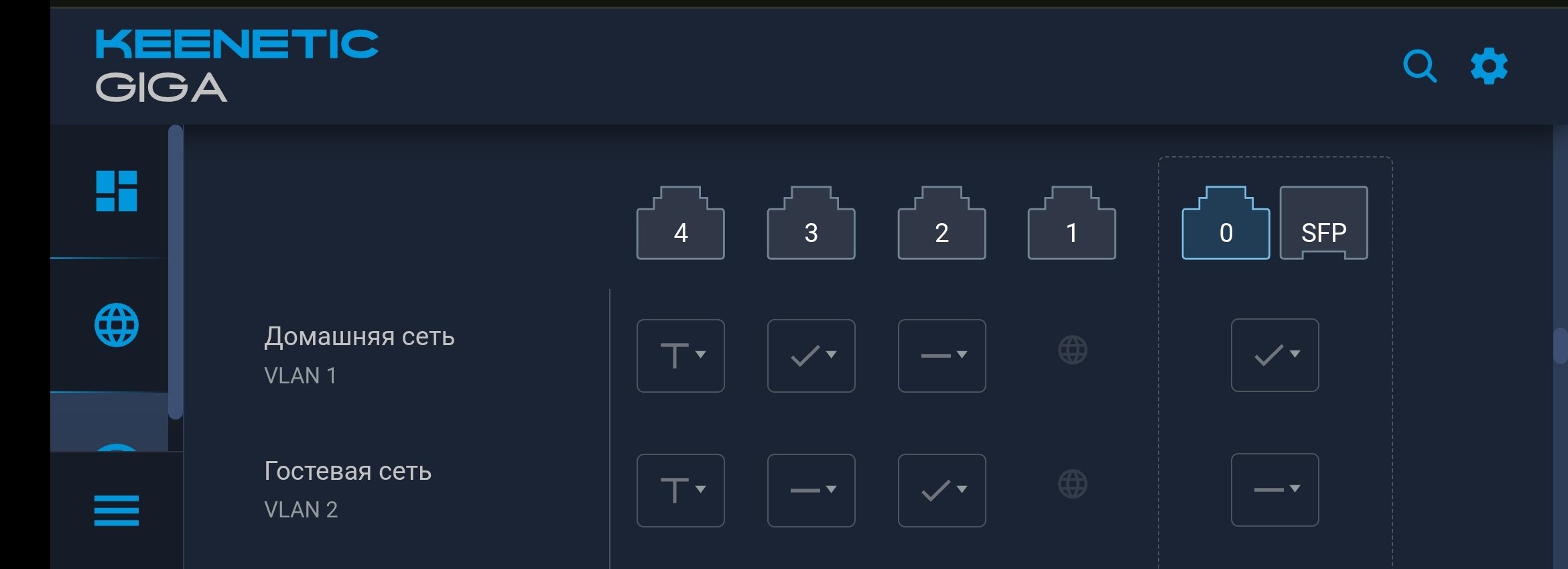

Сижу пока что с телефона но все сегменты что есть передаю в 4 порт транком, опять же повторюсь на коммутаторе все эти сегменты могу развернуть на порты коммутатора в режиме access

[Leshiyart]

делаете одинаковый pvid портам 4-1 4-2 комутатора, на роутере домашнюю сеть отдаете без тега в 4 порт

[KFadis]

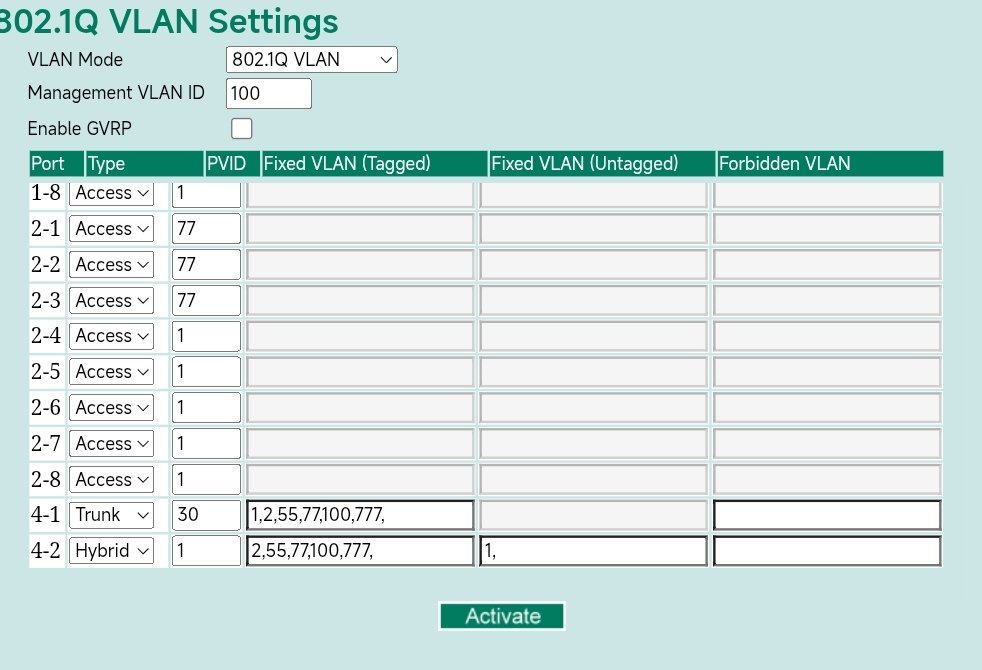

Методом научного тыка получилось оживить все сегменты, до другого кинетика сделал порт гибридным и всё завелась, для проверки ещё несколько раз перезагрузил устройства

[constgen]

Может лучше сформулировать так? Кинетик сервисную информацию Mesh сети передаёт по VLAN0 не тегированным образом. Он же Домашняя Сеть. Поэтому нужно обеспечить беспрепятственный маршрут кадров от контроллера к ретрансляторам сегмента домашней сети без теггированого трафика. Остальные сегменты теггированые. Тогда и Mesh будет работать и на конечных точках доступа, можно будет получить доступ ко всем сегментами и на их же портах распределить по VLAN. Общаясь с техподдержкой, я понял что другому работать не сможет, система просто так спроектирована.

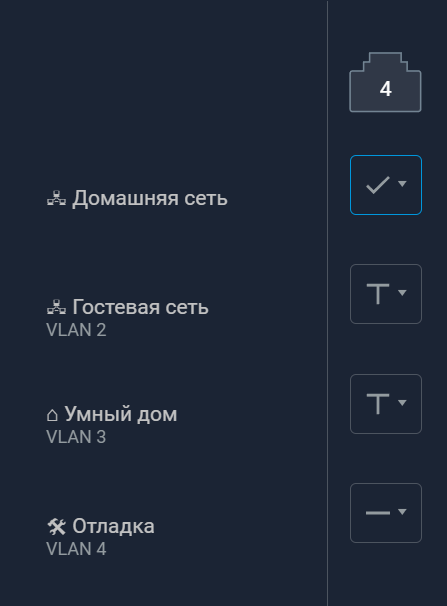

Поэтому я думаю, что на том порту который идёт из контроллера к коммутатору, надо установить галочку для Домашняя сеть, т.е. не тегировать. Если это 4й порт, то вот так


А из комутатора так же не тегировать VLAN0 в ретрансляторы
