Выбор коммутатора

[Вячеслав Парфенов]

Друзья, подскажите проверенные варианты коммутаторов (24 1Gb PoE, неуправляемый/web/smart), полностью поддерживающих Keenetic WiFi Mesh. Наш приобретённый дает только частичную функциональность (только Домашняя сеть, 2ая сеть не получает ip адреса). Не хотелось бы опять промахнуться с выбором.

[Leshiyart]

19 минут назад, Вячеслав Парфенов сказал:

Друзья, подскажите проверенные варианты коммутаторов (24 1Gb PoE, неуправляемый/web/smart), полностью поддерживающих Keenetic WiFi Mesh. Наш приобретённый дает только частичную функциональность (только Домашняя сеть, 2ая сеть не получает ip адреса). Не хотелось бы опять промахнуться с выбором.

тут вовсе может дело быть не в коммутаторе, а в забытой галке на дополнительном сегменте что он входит в сеть с влан, на порту куда воткнут этот свитч

[Migel]

22 минуты назад, Вячеслав Парфенов сказал:

Друзья, подскажите проверенные варианты коммутаторов (24 1Gb PoE, неуправляемый/web/smart), полностью поддерживающих Keenetic WiFi Mesh. Наш приобретённый дает только частичную функциональность (только Домашняя сеть, 2ая сеть не получает ip адреса). Не хотелось бы опять промахнуться с выбором.

А что за свич? Если управляемый, то попробуйте включить VLAN Trunking на портах, в которые подключен основной роутер и экстендеры.

[KeenTaur]

Присоединяюсь к вопросу, какой коммутатор у вас сейчас (хотя бы чтоб и мы были в курсе, что, возможно, не надо брать)? Действительно, может быть и не доконфигурировали.

Так-то даже поддержка не дает прямых рекомендаций на счет выбора коммутаторов, только пропускать BPDU и широковещательные LLDP и сделать wifi-контроллер корнем stp. При этом, есть комплекты Вояджеров и Орбитеров с неуправляемыми коммутаторами Кинетик (под ваши условия не хватает портов в них).

Со своей стороны могу сказать, с какими коммутаторами работали wifi-системы Кинетик у меня (без наименования производителя, найдете легко):

DGS-1100-08P Gigabit Ethernet Switch Hw.Rev. B1, веб-интерфейс - сняты с производства, вам не подходит, 8-портовый. Мне нравились, если нужно было где-то быстро развернуть несколько рабочих мест; С этим производителем нужно быть очень внимательным. Под одним названием могут выпускаться модели разных ревизий с разными возможностями, ну и не всякие прошивки, э-ммм, хороши...

WS-C3750-48PS-S cli - есть и 24-портовые версии, но вам не подходит, основные порты только до 100 Мбит/с, только PoE (не PoE+), но Вояджеры, которым нужен PoE+, на нем работали; Примерно то же могу сказать про WS-C3560-24PS;

WS-C2960RX-48FPD-L (на R не смотрим, в данном случае, это обозначает произведено в/для России) cli/web - есть и 24-портовые версии. Возможно, это мог бы быть и ваш выбор. На данный момент, на них я не задавал Кинетикам приоритет в stp, поэтому есть нюансы, но вообще - wifi-система работает. Покупка на вторичном рынке. Наверное можно и что-то попроще из серии 2960.

Во всех моих wifi-системах несколько сегментов/VLAN/SSID.

[Вячеслав Парфенов]

59 минут назад, Leshiyart сказал:

тут вовсе может дело быть не в коммутаторе, а в забытой галке на дополнительном сегменте что он входит в сеть с влан, на порту куда воткнут этот свитч

Нет, с техподдержкой все проверены. Однозначный вердикт: коммутатор. Подключение напрямую в порт роутера ретранслятора показывает отличную работу.

[Вячеслав Парфенов]

16 минут назад, KeenTaur сказал:

Присоединяюсь к вопросу, какой коммутатор у вас сейчас (хотя бы чтоб и мы были в курсе, что, возможно, не надо брать)? Действительно, может быть и не доконфигурировали.

Так-то даже поддержка не дает прямых рекомендаций на счет выбора коммутаторов, только пропускать BPDU и широковещательные LLDP и сделать wifi-контроллер корнем stp. При этом, есть комплекты Вояджеров и Орбитеров с неуправляемыми коммутаторами Кинетик (под ваши условия не хватает портов в них).

Со своей стороны могу сказать, с какими коммутаторами работали wifi-системы Кинетик у меня (без наименования производителя, найдете легко):

DGS-1100-08P Gigabit Ethernet Switch Hw.Rev. B1, веб-интерфейс - сняты с производства, вам не подходит, 8-портовый. Мне нравились, если нужно было где-то быстро развернуть несколько рабочих мест; С этим производителем нужно быть очень внимательным. Под одним названием могут выпускаться модели разных ревизий с разными возможностями, ну и не всякие прошивки, э-ммм, хороши...

WS-C3750-48PS-S cli - есть и 24-портовые версии, но вам не подходит, основные порты только до 100 Мбит/с, только PoE (не PoE+), но Вояджеры, которым нужен PoE+, на нем работали; Примерно то же могу сказать про WS-C3560-24PS;

WS-C2960RX-48FPD-L (на R не смотрим, в данном случае, это обозначает произведено в/для России) cli/web - есть и 24-портовые версии. Возможно, это мог бы быть и ваш выбор. На данный момент, на них я не задавал Кинетикам приоритет в stp, поэтому есть нюансы, но вообще - wifi-система работает. Покупка на вторичном рынке. Наверное можно и что-то попроще из серии 2960.

Во всех моих wifi-системах несколько сегментов/VLAN/SSID.

newbridge nd-apg2422 (китайский ноунейм).

[Вячеслав Парфенов]

Рекомендации Deepseek:

Рекомендуемые бренды и линейки:

• TP-Link: Линейка JetStream (Smart)

  • TL-SG2428P (24 порта + 4 SFP, PoE+)

  • T1600G-28PS (24 порта + 4 SFP, PoE+)

• Zyxel: Линейка GS1200 и GS1350

  • GS1350-24HPv2 (управление через приложение)

• Netgear: Линейка GS31xTP (Smart Managed Plus)

  • GS324TP (24 порта, PoE)

• Mikrotik: CRS125-24G-1S-2HnD-IN — Мощный и гибкий, но с более сложной системой управления (RouterOS). Требует настройки



Считает TP-Link TL-SG2428P лучшим выбором.

Edited August 26, 2025 by Вячеслав Парфенов

[Leshiyart]

2 часа назад, Вячеслав Парфенов сказал:

newbridge nd-apg2422 (китайский ноунейм)

Обратитесь к поиску документации по нему, свитчи в каком положении сейчас (есть два)

[Вячеслав Парфенов]

25 минут назад, Leshiyart сказал:

Обратитесь к поиску документации по нему, свитчи в каком положении сейчас (есть два)

Пробовал ON,OFF и OFF,ON. Не работает.

[Leshiyart]

Оба в off по идеи, ну других идей нет.

[Leshiyart]

Хотя вот такое есть с 4.3

mws stp encapsulation
и перезахват всех точек (точнее вроде всех удалить сначала надо)

[Вячеслав Парфенов]

12 часов назад, Leshiyart сказал:

Хотя вот такое есть с 4.3

mws stp encapsulation
и перезахват всех точек (точнее вроде всех удалить сначала надо)

Это может помочь похождению vlan через коммутатор? Просто проблема именно в том, что коммутатор не пропускает (не полностью/не правильно) вланы, поэтому не работает dhcp на вторых и тд сетях.

Вот вердикт техподдержки: Ретранслятор не получает IP-адрес в дополнительном сегменте SIP. Соответственно и клиенты, подключенные к ретранслятору, не получат IP в этом сегменте. Проверьте, пожалуйста, есть ли какое-то промежуточного оборудование между контроллером и ретранслятором,
и не препятствует ли оно прохождению тегированного трафика".

[Вячеслав Парфенов]

Ну мы уже поняли, что наша железка, видимо, не для этого. Кстати, где-то на просторах Инета нашел такое заключение, что практически все неуправляемые коммутаторы заточенные на видеонаблюдение не подойдут под Keenetic WiFi Mesh.

Пока поиск привел к относительно недорогому претенденту TP-Link TL-SG2428P. Однозначных ответов об удачном применении нет, только по характеристикам. Плюс ответ от техподдержки: "По SG2428P есть один положительный отзыв, но без подробностей по настройке."



[KeenTaur]

20 часов назад, Leshiyart сказал:

mws stp encapsulation

Упс, что-то новенькое пропустил. А можно, пожалуйста, поподробнее, про нее? Перед тем как задать вопрос, честно гуглил яндекс и яндексировал гугл - они про эту команду знают только две темы на этом форуме (одна из которых - эта); перекопал справочник по cli к версии 4.3 - не упоминается; проверил "Список изменений" из раздела обновлений роутера - ничего. Проверил в cli - да, есть такая команда, но хотелось бы знать, что она делает.

[Denis P]

38 минут назад, KeenTaur сказал:

Упс, что-то новенькое пропустил. А можно, пожалуйста, поподробнее, про нее? Перед тем как задать вопрос, честно гуглил яндекс и яндексировал гугл - они про эту команду знают только две темы на этом форуме (одна из которых - эта); перекопал справочник по cli к версии 4.3 - не упоминается; проверил "Список изменений" из раздела обновлений роутера - ничего. Проверил в cli - да, есть такая команда, но хотелось бы знать, что она делает.

В одной теме как раз и есть ответ, да и из контекста можно догадаться что она инкапсулирует фреймы в другой протокол, чтобы оно вообще никак не взаимодействовало с stp на свичах.

[KeenTaur]

Смайликов реакции на сообщение надо добавить несколько: Спасибо! и Не понял... С контекстом-то я догадывался, но с подробностями работы пока как-то не очень.

Ну и порядок действий. Как я видел, необходим перезахват ретрансляторов. Полагаю, что сначала их необходимо удалить из wifi-системы; потом дать команду mws stp encapsulation контроллеру, возможно, перезагрузить его; потом добавить ретрансляторы обратно. Завтра попробую провести натурный эксперимент. Видимо, необходимость в mws stp priority должна отпасть и его можно оставить по умолчанию. Правильно понимаю?

[Denis P]

33 минуты назад, KeenTaur сказал:

Смайликов реакции на сообщение надо добавить несколько: Спасибо! и Не понял... С контекстом-то я догадывался, но с подробностями работы пока как-то не очень.

Ну и порядок действий. Как я видел, необходим перезахват ретрансляторов. Полагаю, что сначала их необходимо удалить из wifi-системы; потом дать команду mws stp encapsulation контроллеру, возможно, перезагрузить его; потом добавить ретрансляторы обратно. Завтра попробую провести натурный эксперимент. Видимо, необходимость в mws stp priority должна отпасть и его можно оставить по умолчанию. Правильно понимаю?

да, всё верно
команда и не сработает если у вас уже есть захваченные узлы в mws
перезагрузка по желанию на самом деле, в идеале параметр применится налету

Edited August 27, 2025 by Denis P

[KeenTaur]

Провел эксперимент.

"Ах, какое полезное изобретение!.."

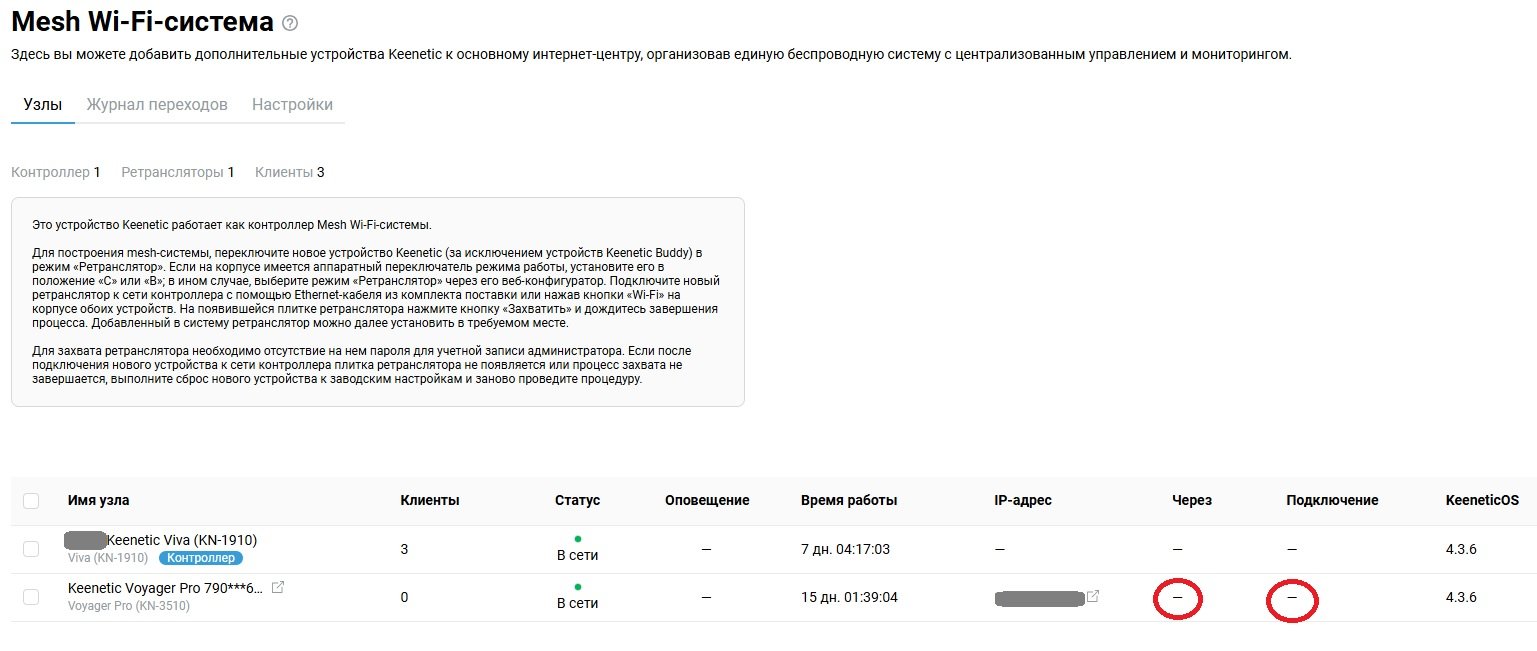

Думаю, что признаками неработоспособности stp Кинетиков в wifi-системе можно считать картинку ниже (признаки проблемы с stp обведены красным) и отсутствие информации о бридже и корень stp, указывающий на неKeenetic-устройство, в выводе команды show mws member в разделе backhaul:

(config)> show mws member
...
                   backhaul:
                   uplink: GigabitEthernet1
                     root: 4000.MAC-адрес неКинетика
                   bridge: 0000.00:00:00:00:00:00
                     cost: 4
                    speed: 1000
                   duplex: full
               port-label: 0
...

Тем не менее, насколько я могу судить, эта wifi-система работала. Клиенты регистрировались, перемещались как между диапазонами на контроллере или ретрансляторе, так и между контроллером и ретранслятором. В журнале фиксировались Быстрые переходы.



Теперь удаляем ретранслятор, на контроллере вводим

mws stp encapsulation

system configuration save

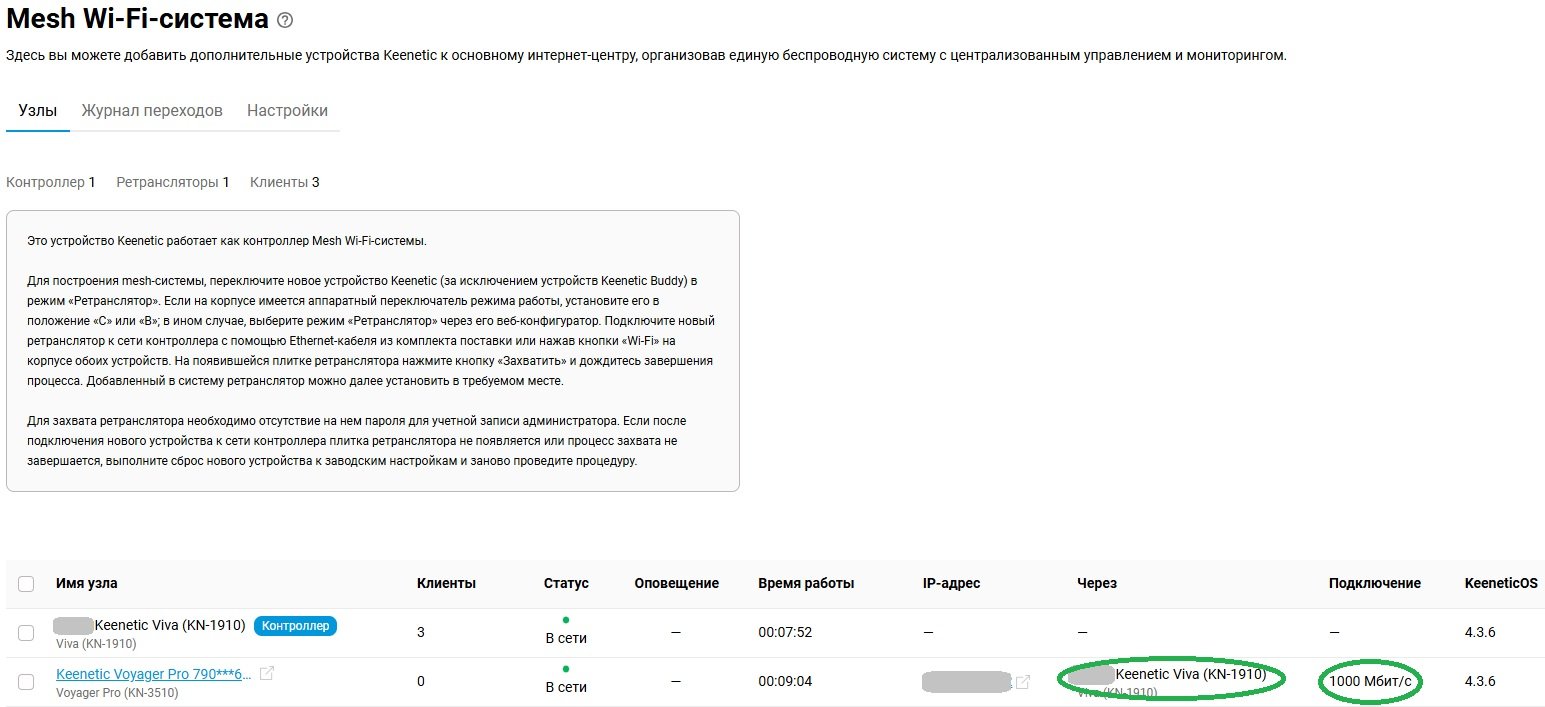

на всякий случай, я перезагрузил контроллер. Потом захватил ретранслятор. Результат:

(config)> show mws member
...
                   backhaul:
                   uplink: GigabitEthernet1
                     root: 8000.50:ff:20:XX:XX:XX --- MAC-адрес контроллера
                   bridge: 8000.50:ff:20:XX:XX:XX --- MAC-адрес контроллера
                     cost: 4
                    speed: 1000
                   duplex: full
               port-label: 0
...

[KorDen]

В 26.08.2025 в 15:06, Вячеслав Парфенов сказал:

2ая сеть не получает ip адреса

Если у вас коммутатор управляемый, то нужно добавить тегированным VLAN с ID второй сети (смотреть в настройках контроллера vlan id) на все порты коммутатора. Если коммутатор неуправляемый и при этом не пропускает прозрачно все VLAN - это косяк коммутатора

[Вячеслав Парфенов]

Друзья, всем для информации, указанный мной кинайский коммутатор ("заточенный" явно под видеонаблюдение) работает только с одним сегментом сети. При добавлении второго и тд сегмента эти сегменты не получают ip адреса. То есть он не пропускает вланы, как надо.

Выполнение команды

mws stp encapsulation

приводит к полной неработоспособности всей сети. То есть не работает даже то, что раньше работало. Пришлось делать сброс роутера. Проблема, что теперь надо 10 точек под потолком пролазить и сбросить. Караул, первый раз столкнулся с keenetic. Первое впечатление испорчено. Теперь нужно менять коммутатор на что-то, что никто не может сказать.

То есть рабочие схемы только с менее 8 экстендеров с использованием коммутатора keenetic. Если у вас большой дом или офис с количеством экстендеров более 8 документированных решений нет.

[ivultux]

Приветствую!
Возможно, глупый вопрос, но всё-таки.

Родные Keenetic PoE+ Switch 5 и 9 нормально пропускают Mesh? Включи и заработало или есть нюансы, в документации не описанные?

[KeenTaur]

41 минуту назад, ivultux сказал:

Родные Keenetic PoE+ Switch 5 и 9 нормально пропускают Mesh?

С Орбитерами Про и Вояджерами Про были подобные комплекты: Комплект точек доступа Netcraze Orbiter 6 4-Pack + Keenetic PoE+ Switch 5 (о! да это ж комплекты из новых Orbiter 6 NAP-630 наконец появились)

По-моему, это достаточно убедительно. Хотя лично мне кажется, что при создании wifi-системы с несколькими сегментами, коммутаторы должны быть управляемые, с PoE/PoE+ и с поддержкой vlan.

Edited January 20 by KeenTaur

[Migel]

1 час назад, ivultux сказал:

Приветствую!
Возможно, глупый вопрос, но всё-таки.

Родные Keenetic PoE+ Switch 5 и 9 нормально пропускают Mesh? Включи и заработало или есть нюансы, в документации не описанные?

Работают нормально. Проверено.

[KeenTaur]

В 26.08.2025 в 16:12, KeenTaur сказал:

... с какими коммутаторами работали wifi-системы Кинетик у меня ...

И дополнение к моему сообщению.

Упомянутая wifi-система из Viva KN-1910 и Voyager Pro KN-3510 работает со стеком из трех коммутаторов WS-C2960RX-48FPD-L, соединенных через модули стекирования. Причем, Вояджер для эксперимента я подключал к разным коммутаторам в стеке - работает. Собственно, из-за стека я и не повышал приоритет stp кинетикам. И включение на кинетиках инкапсуляции stp мне очень помогло.

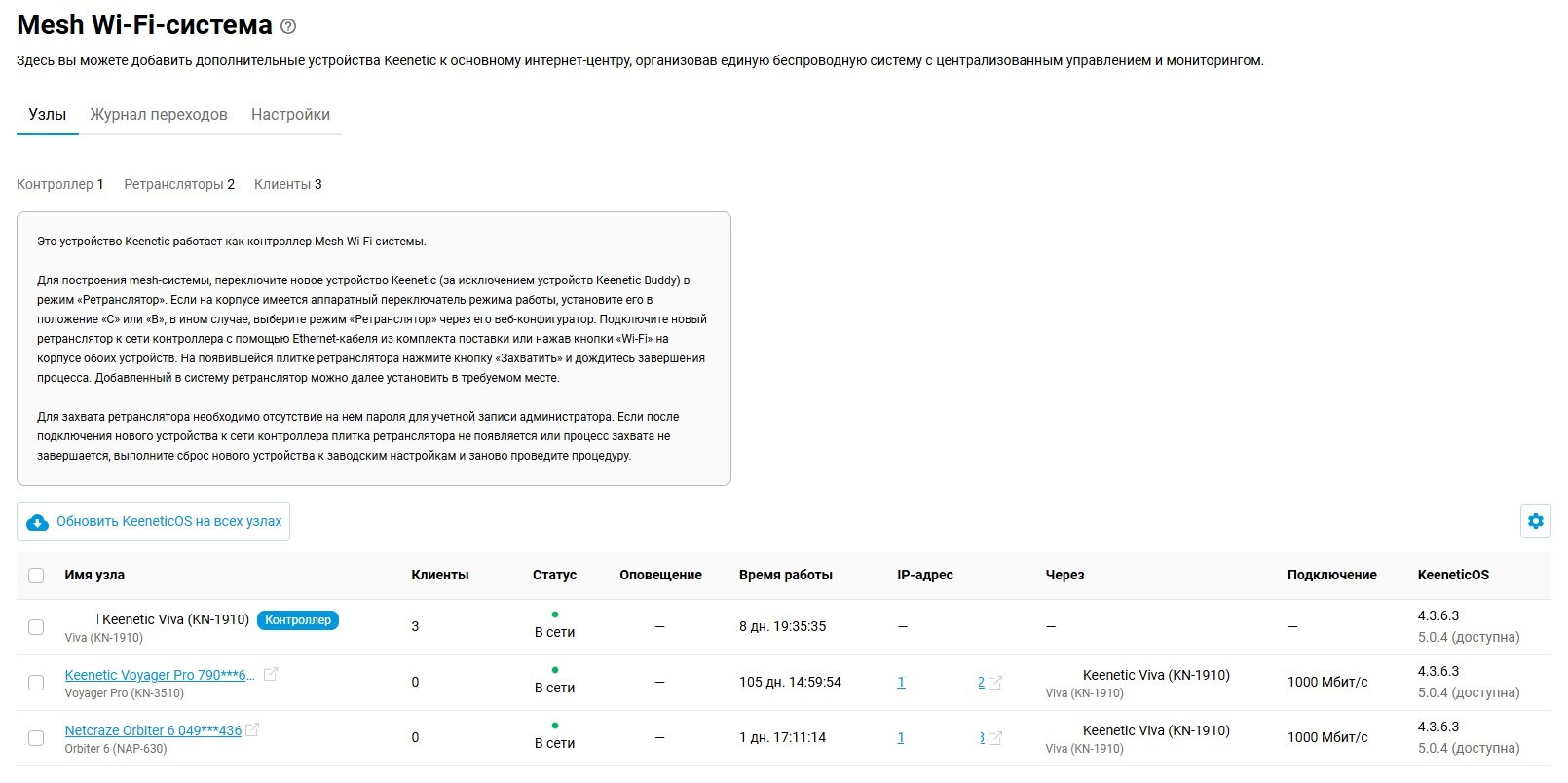

На днях в эту wifi-систему был добавлен Orbiter 6 NAP-630. Причем, он подключен уже через каскад коммутаторов C2960RX. Тщательно еще не тестировал, но в первом приближении, работает.

Спойлер

"Стабильную" 5.0.4 на Орбитере 6, на которую он обновился при захвате в wifi-систему, я откатил до 4.3.6.3 взяв прошивку с WPA-Enterprise с другого Орбитера.

В недалеком будущем эта wifi-система будет переделана и расширена. В качестве контроллера вместо Вивы будет Hopper 4G+ NC-2312, а поскольку перенос роли контроллера на другое устройство на данный момент не предусмотрен, предстоит, по сути, создать новую wifi-систему. Пока в ней только две точки доступа, это не сильно затруднительно. Новая система будет расширена еще на две точки, причем, мне предстоит проверить работу одной из точек через цепочку разношерстных, увы, коммутаторов. О результатах и моделях коммутаторов планирую отписаться здесь. Может через месяц, а может и пораньше.
