GPON SFP-модуль и Ростелеком / МГТС

The_Immortal · 12 марта, 2021

Всех приветствую!

Давным-давно мечтаю избавиться от PON-розетки Ростелекома (Huawei HG8120H), работающей в режиме моста - ну мешает она и всё тут. А особенно данное желание усилилось после приобретения KN-1810. Тему по подобным вопросам не нашёл, нашёл лишь статейку, где представлен список поддерживаемых SFP-модулей роутером.

Правильно ли я понимаю, что для функционирования потребуется GPON ONT SFP-модуль с определенными TTX, т.к. на текущий момент имеется ростелекомовская GPON-розетка?

Где-то видел, что людям удается уломать Ростелеком на регистрацию SFP-модуля. Любопытно узнать каким образом этого люди добиваются, какие волшебные слова говорят? Я провёл часа 2 за телефоном, кидаясь от специалиста к специалисту, выслушивая в итоге, что:

а) Ростелеком не подключает стороннее оборудование;

б) без розетки обойти ну вот в принципе никак - это мне талдычили непосредственно в ТП, при этом указывая на то, что впервые слышат о возможности замены розетки на SFP-модуль.

Le ecureuil:

Есть решение (правда недешевое):

Решение от @Alexander Titov (июнь 2022):

Migel · 28 марта

https://help.keenetic.com/hc/ru/articles/360000893880-Подключение-к-Интернету-по-оптике-через-модуль-SFP

Важно! В моделях Giant, Ultra (KN-1810) и Giga одновременно возможно использовать только один тип подключения. Если установлен модуль SFP, то разъем RJ-45 (WAN) работать не будет. Действующее соединение можно определить по горящему индикатору над разъемом. Переключение между интерфейсами SFP и Ethernet происходит на аппаратном уровне. Активным остается тот интерфейс, который был подключен первым. Например, чтобы переключиться на подключение через SFP, необходимо отключить сетевой провод от разъема RJ-45 (WAN). При этом SFP-модуль должен быть подключен по оптике.

keekkenen · 28 марта

10 часов назад, Зволинский Владимир Вячесл сказал:

И он сам определяет порты 1-2 как 1гбитные а 3-4 как 100кбтные.


а как же гигабит на моем насе работает ?

28 марта

10 часов назад, valera_j66 сказал:

Если судить по рисунку ,то SFP - модуль завязан на Порт 0 . Это и есть синий Wan . Это в Keenetic Peak ( KN -2710)

в 1011 все не так

AleksZotov · 28 марта

В 10.06.2022 в 22:54, Alexander Titov сказал:
Всем привет!

Вот я и дождался свой ONU Stick с АлиЭкспресса, правда, сам стик пришел довольно быстро, а аттенюатор с SC APC на SC UPC я ждал месяц...

Настройка прошла успешно и без особых проблем. Опишу свой опыт.

Исходные данные:

Провайдер МГТС и роутер от них ZTE F680.

Роутер Keenetic (Giga KN-1011)

Модуль заказал этот ТЫК

Аттенюатор здесь ТЫК

При заказе аттенюатора(переходника), учитывайте, что большинство модулей имеют разъем SC/UPC, если у вас зелёный коннектор(APC), соответственно, вам нужен переходник APC to UPC 0db(0,3 по факту, можно увидеть на фото в отзывах, какие-то потери всё же должны быть=)). Если синий(UPC), то переходник вам не нужен, главное, чтобы коннектор был SC, можно загуглить как он выглядит.

Полезные команды в CLI интерфейсе(telnet):

# cat /proc/cpuinfo (данные по чипу)
system type : RTL8672
processor : 0
cpu model : 56322
BogoMIPS : 299.00
tlb_entries : 64
mips16 implemented : yes

# cat /proc/meminfo (данные по памяти)

# cat /proc/version (версия OS)
Linux version 2.6.30.9 (root@ubuntu) (gcc version 4.4.6 (Realtek RSDK-1.5.6p2) ) #123 Fri Jul 2 15:02:26 CST 2021 [V1.7.1]

Настройка:

Этот вариант настройки для режима bridge(IGD), соответственно прошивка модуля необходима соответствующая - IGD.

Важно, после любых выполненных изменений на SFP модуле, нужно сохранить настройки и перезагрузить модуль.

Устанавливаем SFP модуль в роутер, сам модуль имеет адрес 192.168.1.1, соответственно на WAN интерфейс роутера настраиваем ip адрес из той же подсети, шлюз в данном случае не обязателен, т. к. подключение локальное.

Так же, чтобы не возникло конфликта ip адресов, Keenetic нужно перевести в другую подсеть, например, 192.168.0.1/24

Далее заходим на сам SFP модуль (admin/admin), проверяем версию прошивки, и, если модуль прошит под SFU (transparent), то обновляем/даунгрейдим на нужную. Номер версии, в принципе, не имеет значения, у меня прекрасно работает на любой версии.

Прошивку качаем здесь ТЫК

Так же можно в этом же меню сразу подменить Vendor ID.
Telnet:
# flash set PON_VENDOR_ID ZTEG
Web:

Список Vendor ID.

Переключаться между загруженными на модуль прошивками можно так:
Telnet:

Смотрим текущую активную версию
# nv getenv sw_commit
Если
sw_commit=0
Тогда
# nv setenv sw_commit 1
# nv setenv sw_active 1
# reboot
При sw_commit=1, соответственно, активируем 0

После того, как перепрошили модуль или не прошивали его, лучше сделать сброс к дефолтным настройкам.

Но, нужно учитывать, что эта железка, как и любая другая может внезапно стать кирпичом, лично у меня всё всегда нормально сбрасывается, кирпича не ловил ни разу.

Данный способ для чипов RTL9601CI и RTL9601D

Делается просто:

Заходим на стик через telnet и пишем

# flash_eraseall /dev/mtd3
# reboot

Далее нужно прописать в стик мак от родного роутера провайдера (нужен GPON MAC), ищем его на коробке или самом роутере, или в интерфейсе роутера.

Делается так же через telnet

Заходим и вводим (жирным выделен ваш мак)

# echo -n "hsgq1.9aFFFFFF000000" | md5sum

Получаем:

# 46f4ea2e3f18ba3bc1f2671b5f7e1f62 -

Копируем и прописываем mac key:

# flash set MAC_KEY 46f4ea2e3f18ba3bc1f2671b5f7e1f62

Дальнейшая настройка:

Lan интерфейс на модуле не трогаем, чтобы у нас всегда к нему был доступ, при необходимости. При желании, можно изменить сеть на нужную вам.

Идем на свой роутер от МГТС, и копируем от туда PLOAM Password и Serial Number роутера.

В моём ZTE (логин: mgts/пароль: mtsoao) эти данные находились здесь:

Прописываем их в наш модуль. Серийный номер должен содержать ID вендора в начале (не всегда).
Telnet:
# flash set GPON_PLOAM_PASSWD 0123456789
# flash set GPON_SN ZTEG00000000
Web:

Включаем bridge и прописываем vlan на wan интерфейс модуля. Протокол TR069 в типе подключения выбирать необязательно, т. к. он нужен для удаленного управления устройством со стороны провайдера.

Где брать vlan? Я у МГТС беру только доступ в интернет, и в моём случае на WAN интерфейсе роутера ZTE просто включён NAT. Скорее всего, при нескольких услугах (VoIP, IPTV, Internet) на роутере будет прописан под каждую из них vlan. Поэтому номер vlan я взял из опыта предыдущих спартанцев, у меня он vlan30. У кого-то может быть vlan3 или иной, всё зависит от сегмента сети у МГТС.

После проведенных настроек, их сохранения и перезагрузки модуля, снова заходим на него и проверяем состояние подключения - O5 (успешное соединение с OLT терминалом провайдера).

Проверяем, что bridge в состоянии up и прописан vlan30.

Если всё ОК, идем на наш Keenetic и настраиваем wan интерфейс в режим получения ip адреса по DHCP.

Роутер должен получить ip адрес от провайдера автоматически, будь он у вас статический или нет.

Ну и наслаждаемся широким функционалом НОРМАЛЬНОГО роутера, а не того, что нам впихивает провайдер 😃

Данная инструкция работает на провайдере МГТС в Москве. У других провайдеров или городах настройка может отличаться. На сколько я понял, у Ростелеком, например, нужно поднимать pppoe сессию на роутере.

К своему ONU стику прикрутил небольшой радиатор(снял на работе со старой материнской платы). Температура модуля упала с 54 до 47 градусов. У таких модулей рабочая температура до 80-90 градусов, согласно спецификации.

Скорость соответствует заявленной 600/600, даже, на 100 больше на загрузку.

Для тех кому интересно как устроена схема работы GPON, можете почитать тут ТЫК

Настройка доступа к ONUSTICK при активном интернет соединении:

Нужно подключиться к роутеру по telnet/ssh через терминал windows(выполнить->cmd) или, например, PuTTY. Так же можно воспользоваться WebCLI, добавив в строке браузера латинскую a вместо текущего пути (http://192.168.0.1/a)

Далее на ISP интерфейс надо повесить второй ip адрес из локальной сети вашего стика. Например, ip у стика 192.168.1.1, значит, нам нужно назначить адрес 192.168.1.2(адрес должен быть иным, нежели адрес стика, любой другой из этой сети).

Делается так:

Для настройки IP Alias выполните указанную ниже команду в режиме командной строки (CLI) интернет-центра:
interface <имя_интерфейса> ip alias <ip-адрес> <маска>
Например, на интерфейсе ISP (основной WAN-интерфейс для выхода в Интернет) добавлен IP-адрес 192.168.1.2 с маской подсети 255.255.255.0:
interface ISP ip alias 192.168.1.2 255.255.255.0
Для сохранения настроек в энергонезависимой памяти интернет-центра выполните команду:
system configuration save
Если ваш роутер получает ip по pppoe сессии (как у Ростелеком), то всё проще, нужно в разделе Параметры IP и DNS задать ip адрес из сети вашего стика (либо не удалять его при первой настройке стика).

З.Ы.: Если есть замечания/правки/дополнения, открыт к сообщениям в ЛС для корректировки и совершенствования инструкции.

З.З.Ы.: Гайд по настройке стика в режиме transparent ТЫК

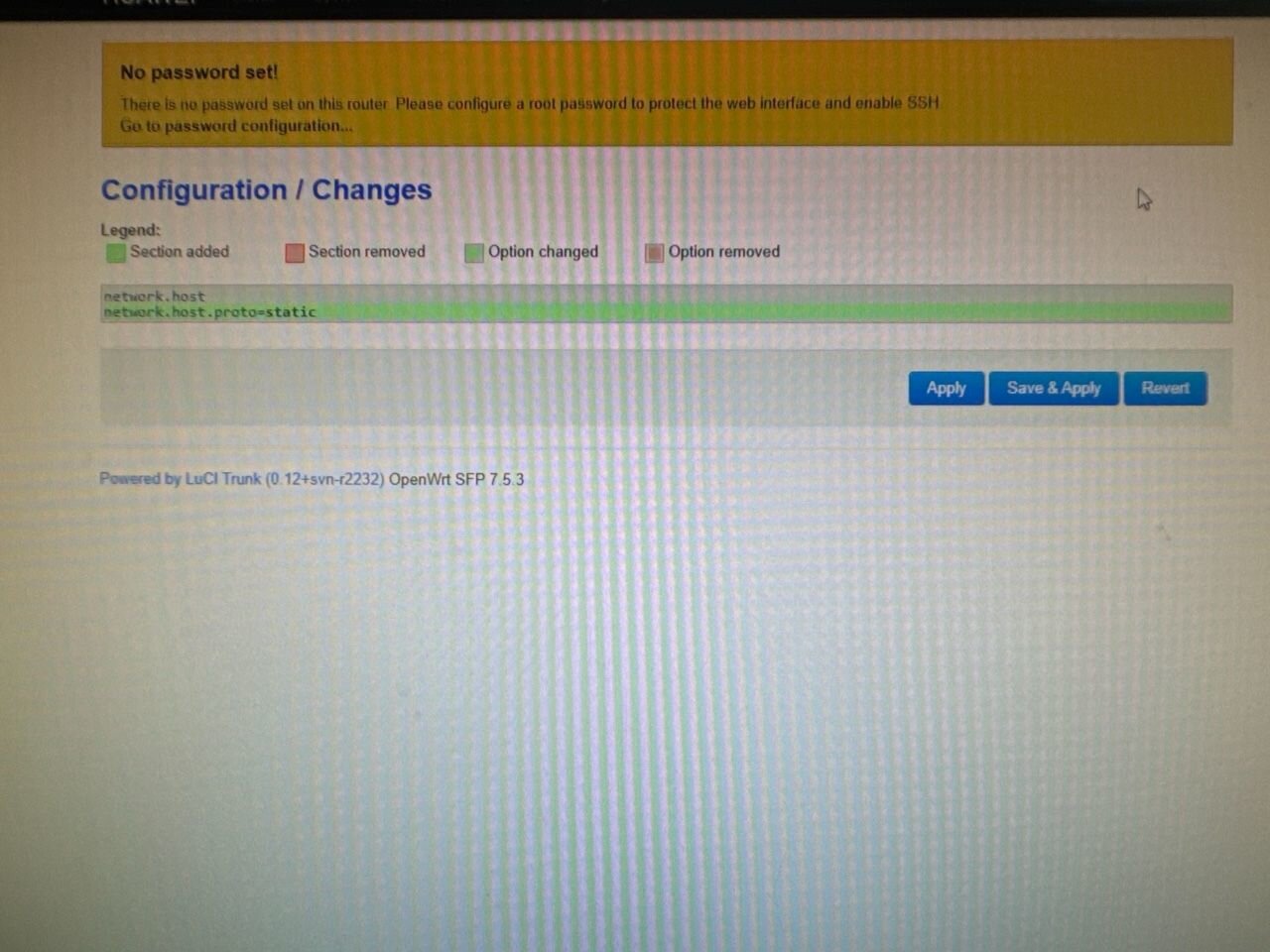

Впринципи всё понятно, но у меня возникла проблема на стадии обновления прошивки. Сейчас не загружается web-интерфейс стика. Соответственно возникает вопрос - есть ли возможность восстановить web-интерфейс или перепрошить стик с помощью программатора? Или каким иным способом?

28 марта

11 час назад, Igor St сказал:

Зволинский Владимир Вячеславович

Поискал по форумам телевизор, пишут топовая линейка, но порт 100 мегабит, официальной информации не нашел.

Да телек хороший но про порт даже в его паспорте не сказано ничего. Только типа разъема указан и все.

Berserk0v · 29 марта

Добрый день!

Подскажите пожалуйста стик для МГТС (Москва)

Желательно чтобы и работало ТВ от МГТС.

Перепробовал несколько штук:

1) Huawei MA5671A - Заработал, но постоянно выкидывает на стике о проблеме с DHCP.

Пробовал vlan 550, его назвала ТП МГТС.

Скрытый текст

1.hZWawraNPXysdatxnKiD6ehga09JBU5NGgNOSh

2) Zyxel PMG3000-D20B - Вообще не заработал.

Изменено 29 марта пользователем Berserk0v

Юрий Иванов · 29 марта

8 часов назад, Berserk0v сказал:

Подскажите пожалуйста стик для МГТС (Москва)

https://sl.aliexpress.ru/p?key=JlsoOMa

Вместо rv6699v3 такой работал с Keenetic. Прошитый со сбросом. olt huawei

Timotv · 30 марта

В 28.12.2022 в 10:59, dimitry сказал:

5.1. через telnet сбрасываем в заводские настройки:

У меня SFP модуль не дает по телнету коннектится . ЧТо делать ? Я даже не могу узнать какой чипсет у него, чтобы прошивку подобрать. А еще через веб морду пробовал ему прошивку поменять - так он вообще ругается на файлы .tar - говорит "Upgrade Firmware failed ! (file format error)"

Timotv · 30 марта

В 10.06.2022 в 22:54, Alexander Titov сказал:

Полезные команды в CLI интерфейсе(telnet):

# cat /proc/cpuinfo (данные по чипу)
system type : RTL8672
processor : 0
cpu model : 56322
BogoMIPS : 299.00
tlb_entries : 64
mips16 implemented : yes

# cat /proc/meminfo (данные по памяти)

# cat /proc/version (версия OS)
Linux version 2.6.30.9 (root@ubuntu) (gcc version 4.4.6 (Realtek RSDK-1.5.6p2) ) #123 Fri Jul 2 15:02:26 CST 2021 [V1.7.1]

У меня XPON SFP ONU при попытке открыть telnet соединение сразу появлется сообщение "Нажмите любую клавишу...", и если нажать то появляется сообщение "Подключение к узлу утеряно". Как быть ? как узнать какая микросхема в SFP ?

30 марта

1 час назад, Timotv сказал:

У меня XPON SFP ONU при попытке открыть telnet соединение сразу появлется сообщение "Нажмите любую клавишу...", и если нажать то появляется сообщение "Подключение к узлу утеряно". Как быть ? как узнать какая микросхема в SFP ?

аккуратным вскрытием. Или учить китайский и смотреть в куче иероглифов

maxs · 31 марта

Всем привет,

Был бы очень благодарен, если бы помогли понять, чем могло бы быть вызвано такое поведение ONT и что попытаться исправить.
при статусе ON 5 / up не выходит получить IP провайдера через DHCP на конечном роутере.

Я подозреваю, что проблема может быть в настройках бриджа между WAN и LAN на ONT (типовой на базе Realtek как в оригинальных сообщениях форума).

Что меня смущает - меню настройки LAN выглядит немного иначе (более свежая прошивка?) с 3 опциями DHCP: none, Relay и Server.
Какую из них стоит выбрать?

я предполагаю, что Relay. Но по какой-то причине при ее выборе и указании в адресе gateway адрес моего роутера (возможно, ошибка в том, что я указываю LAN адрес .31.1?) после перезагрузки устройство скидывается на другую, более старую прошивку, которая также залита ONT производителем.

Вторая гипотеза - включить Bridging?

провайдер: Казахтелеком.

Скриншоты кофгигураций прикладываю.

Заранее спасибо 🙏🏻

31 марта

49 минут назад, maxs сказал:

Всем привет,

Был бы очень благодарен, если бы помогли понять, чем могло бы быть вызвано такое поведение ONT и что попытаться исправить.
при статусе ON 5 / up не выходит получить IP провайдера через DHCP на конечном роутере.

Я подозреваю, что проблема может быть в настройках бриджа между WAN и LAN на ONT (типовой на базе Realtek как в оригинальных сообщениях форума).

Что меня смущает - меню настройки LAN выглядит немного иначе (более свежая прошивка?) с 3 опциями DHCP: none, Relay и Server.
Какую из них стоит выбрать?

я предполагаю, что Relay. Но по какой-то причине при ее выборе и указании в адресе gateway адрес моего роутера (возможно, ошибка в том, что я указываю LAN адрес .31.1?) после перезагрузки устройство скидывается на другую, более старую прошивку, которая также залита ONT производителем.

Вторая гипотеза - включить Bridging?

провайдер: Казахтелеком.

Скриншоты кофгигураций прикладываю.

Заранее спасибо 🙏🏻

Разве статус Он5 не означает что ваш модуль дай запрос провайдеру а тот его игнорит и не пропускает. Тру-5 должен быть статус. Вас провайдер не пропускает скорее всего. В горячую линию звоните пусть проверят.

maxs · 31 марта

9 часов назад, Зволинский Владимир Вячесл сказал:

Разве статус Он5 не означает что ваш модуль дай запрос провайдеру а тот его игнорит и не пропускает. Тру-5 должен быть статус. Вас провайдер не пропускает скорее всего. В горячую линию звоните пусть проверят.

Спасибо большое за ответ.
я отталкивался от сообщения на скриншоте Александра Титова, где статус был ровно таким же, до включения DHCP на основном роутере.

Проверю еще раз самостоятельно настройки и далее обращусь к провайдеру.

может, вы также можете проверить меня?

в консоли роутера провайдера при инициализации соединения указан серийный номер в формате как ниже. Вряд ли же он мне нужен?

Manufacturer: CIGG

ProductClass: 00000000181-00002-32

SerialNumber: 4CF2BF-622124CF2BF2BF5C8

IP: 192.168.1.1

HWVer: 00181-00002-32

SWVer: R4.1.48.025

Оговорюсь, что я сейчас дохожу до 5 статуса с SN роутера, который соответствует тому, как должен выглядеть, в гайде

Изменено 1 апреля пользователем maxs

Igor St · 2 апреля

У меня на Хуавеевском терминале статус О5, все соединяется и работает нормально.

2 апреля

4 часа назад, Igor St сказал:

У меня на Хуавеевском терминале статус О5, все соединяется и работает нормально.

о5\тру и 05\он это разные статусы.

Berserk0v · 3 апреля

В 30.03.2024 в 00:33, Юрий Иванов сказал:

https://sl.aliexpress.ru/p?key=JlsoOMa

Вместо rv6699v3 такой работал с Keenetic. Прошитый со сбросом. olt huawei

Пробовали с ним настроить ТВ?

И какой vlan использовали?

3 апреля

3 часа назад, Berserk0v сказал:

Пробовали с ним настроить ТВ?

И какой vlan использовали?

У Ростелеком 10 и 11. интернет и тв.

Igor St · 4 апреля

В 03.04.2024 в 01:57, Зволинский Владимир Вячесл сказал:

о5\тру и 05\он это разные статусы.

4 апреля

В 22.03.2024 в 16:53, Зволинский Владимир Вячесл сказал:

4 апреля

Только что, Зволинский Владимир Вячесл сказал:

5/True

4 апреля

Каким образом вы смогли найти прошивку на Хуявей русифицированную? как меню где статус у вас не иероглифами написано?

Юрий Иванов · 4 апреля

В 03.04.2024 в 18:51, Berserk0v сказал:

Пробовали с ним настроить ТВ?

И какой vlan использовали?

Интернет vlan 30, iptv 20. Настраивал на Keenetic. Olt huawei.

Изменено 7 апреля пользователем Юрий Иванов

Igor St · 5 апреля

18 часов назад, Зволинский Владимир Вячесл сказал:

Каким образом вы смогли найти прошивку на Хуявей русифицированную? как меню где статус у вас не иероглифами написано?

Это же терминал HG8245H ростелекомовский с их прошивкой, в модуле MA5671A немного иначе конечно, там на два пункта разбит статус, но прошивок много, где то может быть по другому.

5 апреля

56 минут назад, Igor St сказал:

Это же терминал HG8245H ростелекомовский с их прошивкой, в модуле MA5671A немного иначе конечно, там на два пункта разбит статус, но прошивок много, где то может быть по другому.

Мы тут описываем настройку стиков SFP что бы избавится от ростелекомовского оборудования, а вы нам их настройки показываете. Нам они не нужны.

Igor St · 5 апреля

1 час назад, Зволинский Владимир Вячесл сказал:

Мы тут описываем настройку стиков SFP что бы избавится от ростелекомовского оборудования, а вы нам их настройки показываете. Нам они не нужны.

Я для примера привел, просто не надо зацикливаться на том что вы написали, может быть и по другому.

Berserk0v · 5 апреля

В 04.04.2024 в 20:29, Юрий Иванов сказал:

Интернет vlan 30, iptv 20. Настраивал на Keenetic.

У меня на МГТС vlan 3

IPTV попробую протестировать на стике от хуавей.

Если не получится, буду брать стик который рекомендовали выше.

Изменено 5 апреля пользователем Berserk0v

6 апреля

12 часа назад, Berserk0v сказал:

У меня на МГТС vlan 3

IPTV попробую протестировать на стике от хуавей.

Если не получится, буду брать стик который рекомендовали выше.

Вроде у МГТС Влан 3, айпиТв 30

sfprint · 6 апреля

В 30.03.2024 в 00:33, Юрий Иванов сказал:

https://sl.aliexpress.ru/p?key=JlsoOMa

Вместо rv6699v3 такой работал с Keenetic. Прошитый со сбросом. olt huawei

Всем доброго времени суток! Хочу заморочиться с установкой Keenetic Peak вместо оборудования от МГТС и хочу спросить, а почему по выше предоставленной ссылке нельзя сразу купить модуль SFP с полировкой APC т.е. выбрать при заказе на али 4 вариант. Лично у меня зелёный хвост входит в мгтс роутер. Зачем городить огород ещё и с переходником - SCUPC to SCAPC? Или я чего-то не догоняю? Боюсь при заказе на али ошибиться с выбором. Прошу подсказать. Заранее благодарю!

7 апреля

17 часов назад, sfprint сказал:

Всем доброго времени суток! Хочу заморочиться с установкой Keenetic Peak вместо оборудования от МГТС и хочу спросить, а почему по выше предоставленной ссылке нельзя сразу купить модуль SFP с полировкой APC т.е. выбрать при заказе на али 4 вариант. Лично у меня зелёный хвост входит в мгтс роутер. Зачем городить огород ещё и с переходником - SCUPC to SCAPC? Или я чего-то не догоняю? Боюсь при заказе на али ошибиться с выбором. Прошу подсказать. Заранее благодарю!

7 апреля

Я

Только что, Зволинский Владимир Вячесл сказал:

17 часов назад, sfprint сказал:

Всем доброго времени суток! Хочу заморочиться с установкой Keenetic Peak вместо оборудования от МГТС и хочу спросить, а почему по выше предоставленной ссылке нельзя сразу купить модуль SFP с полировкой APC т.е. выбрать при заказе на али 4 вариант. Лично у меня зелёный хвост входит в мгтс роутер. Зачем городить огород ещё и с переходником - SCUPC to SCAPC? Или я чего-то не догоняю? Боюсь при заказе на али ошибиться с выбором. Прошу подсказать. Заранее благодарю!

Я так и сделал. Купил у человека из Питера стик сразу с АРС полировкой. Хуавей. За 3500. И установил без танцев с бубном.

GPON SFP-модуль и Ростелеком / МГТС

Вопрос

Лучшие авторы в вопросе

Популярные дни

Лучшие авторы в вопросе

Популярные дни

Популярные посты

Alexander Titov

Илья Грибань

Максим Одобеско

Изображения в теме

2 097 ответов на этот вопрос

Рекомендуемые сообщения

Присоединяйтесь к обсуждению

Последние посетители 0 пользователей онлайн

Важная информация

2 097 ответов на этот вопрос
